錨索計監測方法與安裝技巧
- 發布時間：2019-06-26
- 發布者： 本站
- 來源： 原創
- 閱讀量：
錨索計監測方法與安裝技巧：基坑有多種支護形式，支護的多種形式可以參照我們前面的文章基坑工程的支護結構的類型，如果基坑支護過程中有錨索，我們必須要進行錨索應力的監測。通過對基坑數據的分析，對于監測基坑穩定性的分析具有重要的意義。

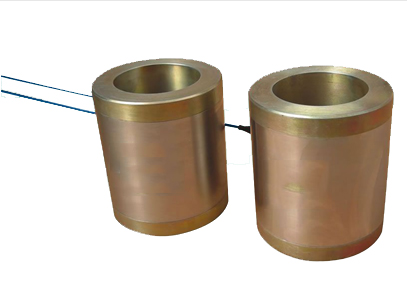

錨索計監測
1、測點布置原則
錨索計安裝示意圖
按照施工設計圖紙要求布設，測點布置于基坑主測斷面錨桿端部，在同—豎直面內每道錨桿均應布設測點。
2、測點埋設及技術要求
?。?)埋設方法
?、偈┕ゅ^索鉆孔并注漿，等待水泥漿凝固；
②在墻體受力面之間增設鋼塑板，保證測力計與墻體受力面之間有足夠使錨索（桿）受力后，受力面位置不致下陷；
?、蹖y(cè)力計套在錨桿外，放在鋼墊板和工程錨具之間；
④將讀數電纜接到基坑頂上的觀測站；電纜統—編號，用白色膠布綁在電纜線上出標識，電纜每隔2m進行固定，外露部分做好保護措施。
?。?)埋設技術要求
①安裝前測試一下錨桿測力計的初頻，是否與出廠時的初頻相符(≤±20Hz)，如果不符合應重新標定或者然后另選用符合要求的錨桿測力計。
②安裝過程中，隨時進行測力計監測，觀測是否有異常情況出現，如有應立即采取措施處理。錨索安裝時必須從中間開始向周?chē)^索逐步對稱加載，以免錨索測力計偏心受力。
(3)監測方法及數據采集
1)觀測儀器及方法
采用錨桿測力計和頻率讀數儀進行測讀，測讀精度達到1.0%F·S，并記錄溫度。
2)監測觀測方法及數據采集技術要求
在錨桿測力計安裝好并錨桿施工完成后，進行錨桿預應力張拉，這時要記錄錨桿軸力計上的初始荷載，同時要根據張拉千斤頂?shù)淖x數對軸力計的結果進行校核（圖5-30)。量測時，同一批錨桿盡量在相同的時間或溫度下進行，每次讀數均應記錄溫度測量結果。
(4)數據處理及分析
數據處理及分析與支撐軸力數據處理及分析相同。錨索計監測方法與安裝技巧
