多年來，橋梁結構的安全狀況一直是公眾特別關心的問題?，F(xiàn)代化大型橋梁是交通主干道的重要節點，對交通運輸發展具有重大影響，是國家、地區經濟發展與技術進步的象征。然而，由于缺乏大橋結構整體性的安全監測系統，對結構狀態的任何異常不能及時發現， 旦發生安全事故，會造成經濟損失和不良的社會影響。因此搭建橋梁健康監測系統，為養護管理單位提供長期實時的監測數據，具有重要意義。

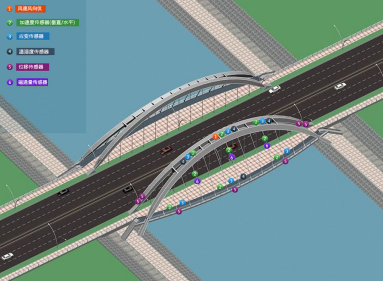

　　二、監測示意圖

　　三、主要監測內容
　　1、結構變形監測
　　橋梁結構變形包括墩塔的變形、梁體、拱圈的變形和基礎沉降等.橋梁結構基礎的穩定，是確保橋梁安全運營的前提，橋梁基礎的沉降會給橋梁結構造成多方面不利影響。過大沉降，特別是基礎不均勻沉降會引起橋梁結構產生過大的附加內力、橋梁線形的惡化以及橋梁附屬設施的損壞。通過對橋梁基礎沉降變形監測和橋箱梁撓度的監測，可以從整體上把握橋梁健康和安全狀態。橋梁的基礎沉降，箱梁擾度通過物位計進行監測。此外，運營期墩身垂直度的變化可通過固定式測斜儀進行遠程實時監測。
　　2、結構應力監測
　　大橋橋面直接承擔著車輛荷載，受荷載的影響最為直接，因此對橋面有代表性斷面進行應力監測，可以了解作為主要承力構件的受力狀態，及時診斷橋梁的病害，為控制車輛荷載和橋梁結構的疲勞分析提供數據支撐?？梢栽跇蛄褐匾课?橋塔、主要承重構件、橋身關鍵部位等)安裝表面應變計進行受力監測。
　　3、索力監測
　　對于有索橋梁，如拱橋、斜拉橋、懸索橋而言，索力的監測是健康監測的一個重要內容，索的老化、疲勞以及受力變化會直接影響到結構的受力與安全。懸索橋吊桿作為局部受力構件，采用錨索計進行受力監測。
　　4、結構動力性能監測
　　橋梁動力特性參數(頻率、振型和阻尼等)和振動水平(振動強度和幅值)是橋梁整體安全的標志，橋梁質量的退化會引起結構振動特性的改變，因此對橋梁動力特性及振動水平的監測能夠起到整體上對橋梁結構健康狀態監測的目的。通過安裝振動感器可以完成對橋梁振動的長期監測。
　　5、裂縫監測
　　橋梁在運營過程中，受到各種因素影響，關鍵受力部位可能會產生裂縫。裂縫的發展趨勢是判斷結構承載能力的重要指標，需要采用裂縫計、數據采集設備構建監控系統進行實時監測。
　　6、環境參數監測
　　工作環境包括環境溫度、濕度、風力風向等多方面的監測。溫度、濕度、風力風向相關參數可以為橋梁結構性能分析提供依據。

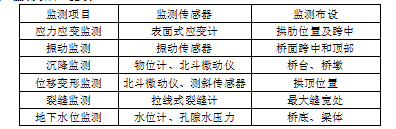

　　四、監測項目一覽表

　　五、編制依據
　　《市政橋梁結構監測技術標準DB22T 5035-2020》
　　《橋梁結構健康監測系統設計規范DB32T3562-2019》
　　《橋梁結構監測系統技術規程DGTJ08-2194-2016》
　　《公路橋梁結構安全監測系統技術規程JT/T1037-2016》
　　《建筑與橋梁結構監測技術規范GB50982-2014》
　　《結構健康監測系統設計標準CECS-333-2012》
