邊坡在線監測方案
邊坡在線監測系統
邊坡安全監測一直是工程修建中的一個重要環節。如果略過監測，極大可能會造成巨大的經濟損失和不良的社會影響，甚至交通中斷。因此，國家及地方對邊坡的健康監測做出了明確的規范，如《露天煤礦邊坡管理暫行規定》第三條第一，二款規定：邊坡管理工作納入安全監察的議事工程，并負有業務保安責任。根據年度計劃設計以及邊坡穩定的決定與措施，在安全檢查工作中做出安排，進行監督檢查。
北斗星空作為中國結構安全監測領導者，率先將結構健康監測與物聯網結構體系、云計算、局域網/通訊網等多網無縫連接等技術結合，建立一套智能邊坡在線監測系統，為基坑施工現場進行實時監測?；谠朴?jì)算服務中心的監測系統可容納上萬個橋梁、隧道、邊坡等結構物的監測數據，形成區域性結構健康監測平臺，實現區域內的所有結構統一監控管理。
1.環境監測
2.變形監測
3.應力應變監測
4.地下水位狀況

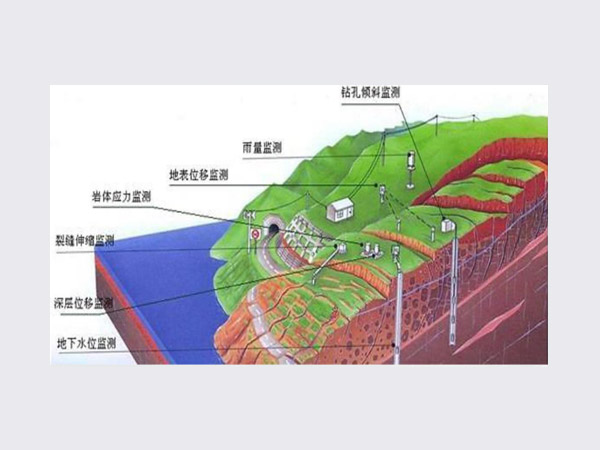

監測示意圖
|
監測項目一覽表 |
|
|
監測項 |
設備名稱 |
|
環境 |
溫度計、雨量計 |
|
表面位移 |
GNSS |
|
土體深層位移 |
全向位移計 |
|
錨桿拉力 |
錨索計 |
|
地下水位 |
孔隙水壓計 |
|
應力應變 |
鋼筋計、錨索計 |
|
土壓力 |
土壓力盒 |
|
邊坡裂縫 |
拉線式位移計 |
監測依據
《城市軌道交通工程監測技術規范》(GB50911-2013)《國家一、二等水準測量規范》（GB12897-2006）
《建筑變形測量規范》（JGJ8-2007）
《建筑邊坡技術規范》（GB50330-2002）
1.24小時實時監測：通過對邊坡表面沉降、深層沉降、應力應變等實時在線監測，實時掌握邊坡的結構變化
2。報表推送：監測結果實時顯示發布，定期將監測報表推送給用戶
3。多重分級預警：建立三級報警機制，當檢測數據異常時，第一時間以短信、傳真、廣播等形式通知用戶，實現綜合預警功能。
4.應急預案處理：從專家系統中直接提取相應處理方法，及時采取人員介入、封鎖道路等措施，將安全隱患消除在萌芽狀態
5。結構趨勢分析：通過對邊坡的監測數據分析與安全評價，可實現結構穩定性趨勢分析
6。歷史資料存儲：監測數據的存儲，為今后同類工程設計、施工提供類比依據。
